ELZA - Modulares LED-Handlaufsystem

Die ELZA LED-Handlaufleuchte sorgt für eine sichere und gleichmässige Ausleuchtung

von Treppen und Gehbereichen.

Sie hebt Treppenkanten dezent hervor, schafft Orientierung und vermittelt gleichzeitig ein angenehmes Wohlgefühl durch ihr harmonisches, blendfreies Licht.

Ob im Innen- oder Aussenbereich – ELZA erzeugt eine hochwertige Lichtatmosphäre und verleiht jeder Architektur ein stilvolles Ambiente.

Die Montage kann durch die SLS erfolgen oder alternativ als modulares Handlaufsystem zur bauseitigen Weiterverarbeitung bezogen werden.

Dadurch lässt sich die Lösung flexibel an individuelle Projektanforderungen anpassen und vor Ort exakt zuschneiden und integrieren.

ELZA - Modular

ELZA Halterung. Modul 1

Art.-Nr. 105

ELZA Halterung
- Hohe Schlagfestigkeit
- Polycarbonat
- Transparent
- UV, Chlor und Salz beständig
- Durchgangskanäle
- Länge 3.0m
- Breite 23.5mm

ELZA LED. Modul 2

*** LED NEON Typen

ELZA LED Silikon

Gehäuse Silikon IP67
Homogenes Licht
Diffus
Spannung 24V
LED-Lumen 700=5W / 900=9W
Leistung 5W/m - Weiss 3000k / 4000k
2700k auf Anfrage
Leistung 9W/m - Weiss 3000k / 4000k
Leistung 9W/m - Weissdynamisch 2700k+5500k
Leistung 9W/m - RGB gesteuert
LED in nur Rot / nur Grün / nur Blau erhältlich.
CRI Ra 83
Umgebungstemp. -35...55°C
alle 5cm kürzbar
Max. Länge 14m
Horizontal min. R1100
Vertikal gut biegbar

Dimension B12.5 x H11.3mm

ELZA Abdeckung. Modul 3

Art.-Nr. 106

ELZA Abdeckung

- Hohe Schlagfestigkeit
- Polycarbonat
- Diffus
- UV, Chlor und Salz beständig
- Moderne Design
- Länge 3.0m
- Breite 28.5mm
- Lichtfarbe mit Abdeckung -200k

ELZA LED Handlaufleuchte passt für jeden Nut 24x24mm.
Die homogene Leuchtfläche ist für innen- oder aussen geeignet.

UV, Chlor und Salz beständig
Einfache Montage
Stromsparende LED-Technik

Dimmbar
Blendschutz

Einspeisung von der Mitte bis zu 56 Laufmeter möglich

Zbs. 2x 14m Links = *28 Lm / 2x 14m Rechts = *28 Lm

*Min. 2 x 1.5mm Litze Draht benutzen pro Lm Seite!

Montage

Stromanschluss

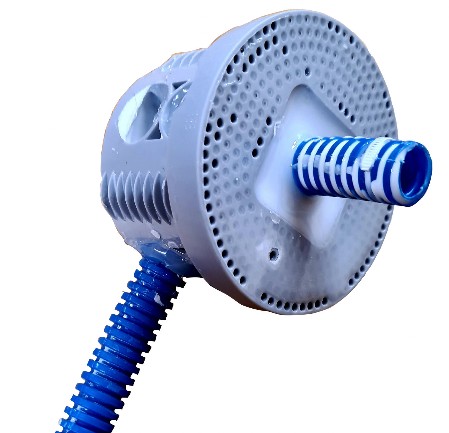

Elektro Anschlussdose

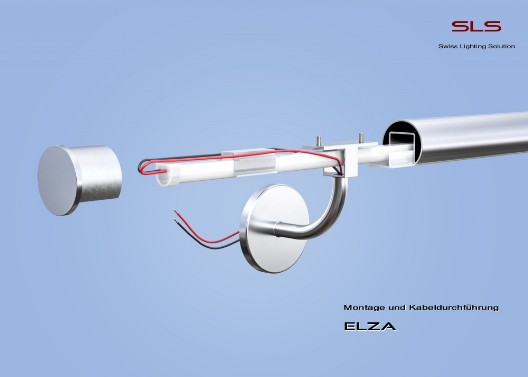

Handlaufträger

Bewegungsmelder

LED Treiber

Schlauch Biegung

Produktdatenblatt

TESA Band

Montageanleitung

Vandalismus Halter

Photometrische Daten

Eulumdat 5W

LED NEON Typen

Art.-Nr:	Name	Typ
100	ELZA LED Set Laufmeter	3000k, 5W. 24V
101	ELZA LED Set Laufmeter	3000k, 9W. 24V
102	ELZA LED Set Laufmeter	4000k, 5W. 24V
103	ELZA LED Set Laufmeter	4000k, 9W. 24V
104	ELZA LED Set Laufmeter	2700k, 5W. 24V
100-01	ELZA LED Neon Schlauch, silikon, IP67	3000k, 5W. 24V
100-01-12	ELZA LED Neon Schlauch, silikon, IP67	3000K, 5W. 12V
100-02	ELZA LED Neon Schlauch, silikon	3000k, 9W. 24V
100-03	ELZA LED Neon Schlauch, silikon	4000k, 5W. 24V
100-03-12	ELZA LED Neon Schlauch, silikon, IP67	4000K, 5W. 12V
100-04	ELZA LED Neon Schlauch, silikon	4000k, 9W. 24V
100-05	ELZA LED Neon Schlauch, silikon	2700k, 5W. 24V
100-06	ELZA LED Neon Schlauch, silikon	RGB. 24V
100-07	ELZA LED Neon Schlauch, silikon	2700 + 6000k. 24V
105	ELZA Halter	transparent
106	ELZA Abdeckung	milchig
107	ELZA Endkappe	silikon
108	ELZA Anschlusskappe	silikon
107-10	Schrupfschlauch	transparent
109	ELZA Zuleitung Anschluss , mit Draht, Litze	pro Meter
